首页 > 产品应用场景 > 旋转接头 > 高温旋转接头 > JFO-3001 导热油Q型高温旋转接头

小口径 双向内管固定式 导热油旋转接头

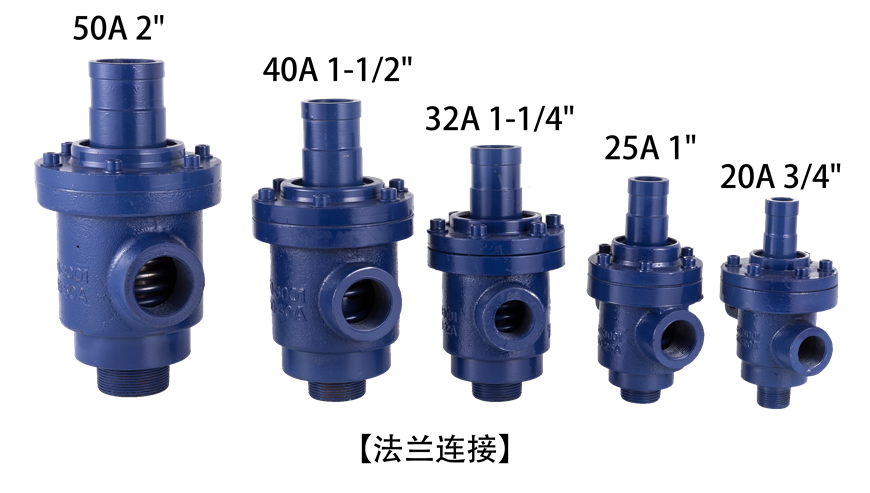

JFO-3001 20A~50A 双向内管固定式 组图 JFO-3001 20A~50A 双向内管固定式 螺纹 JFO-3001 20A~50A 双向内管固定式 法兰

产品简介

98098彩票网产品规格：20A-50A

98098彩票网最高压力：≤2.5MPa

承受温度：耐温款≤350ºC

98098彩票网最高转速：≤250RPM

应用介质： 导热油\蒸汽\高温水\高温介质等

旋转接头设备特写：

【JFO 3001】20A~50A 双向内管固定式 旋转接头设备特写

旋转接头特点：

运转稳定 经典结构 防锈耐腐



旋转接头优点：

1、正球面密封，密封材料含稀土铜粉，耐磨性能好。

2、偏摆适应性强，可自动调整同心。

3、多石墨轴承支撑，运转同心度高

4、精密铸造。耐磨耐高温

5、可定制螺纹，法兰多种连接方式，内管固定或内管旋转多种使用方式。



旋转接头规格尺寸：

【JFO 3001】20A~50A 双向内管固定式 旋转接头规格尺寸图

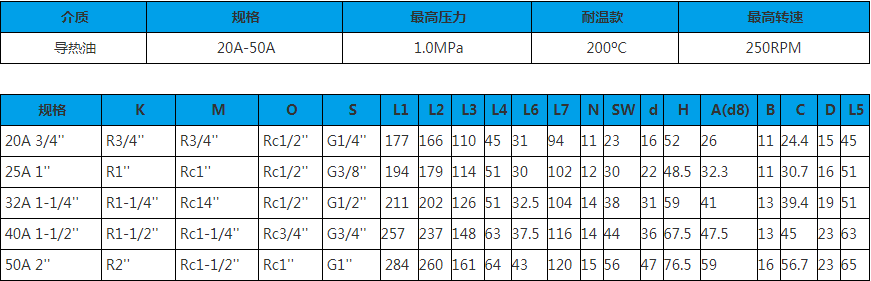

旋转接头技术参数：

 介质  规格  最高压力 耐温款   最高转速
 导热油  20A-50A  1.0MPa  200ºC 250RPM

 规格  K  M  O  S  L1  L2  L3  L4  L6 L7   N  SW  d  H  A(d8)  B  C  D  L5
 20A 3/4''  R3/4''  R3/4''  Rc1/2''  G1/4''  177 166 110 45 31 94 11 23 16 52 26 11 24.4 15 45
 25A 1''  R1''  Rc1''  Rc1/2''  G3/8''  194 179 114 51 30 102 12 30 22 48.5 32.3 11 30.7 16 51
 32A 1-1/4''  R1-1/4''  Rc14''  Rc1/2''  G1/2''  211 202 126 51 32.5 104 14 38 31 59 41 13 39.4 19 51
 40A 1-1/2''  R1-1/2''  Rc1-1/4''  Rc3/4''  G3/4'' 257 237 148 63 37.5 116 14 44 36 67.5 47.5 13 45 23 63
 50A 2''  R2''  Rc1-1/2''  Rc1''  G1''  284 260 161 64 43 120 15 56 47 76.5 59 16 56.7 23 65
20A~50A 双向内管固定式 旋转接头技术参数图

点击图片显示大图


旋转接头连接方式：
【JFO 3001】20A~50A 双向内管固定式 旋转接头螺纹丝口连接【JFO 3001】20A~50A 双向内管固定式 旋转接头法兰连接

旋转接头工作原理：

【JFO 3001】20A~50A 双向内管固定式 旋转接头工作原理



【JFO 3001】20A~50A 双向内管固定式 旋转接头应用使用场景
